1、产品概述
〉模块通信接口支持CCLink IE Field Basic总线协议，可与带有CCLink IE Field Basic总线协议主站的PLC通信。
〉100Mbps通信速率，单个网络最大64个站点。
〉集成的2口交货机方便构建线性扑拓结构。
〉可以用三菱PLC编程软件进行硬件组态。
〉多种16点或者32点开关量组合型号。
〉标准DIN35导轨安装或者螺钉安装。

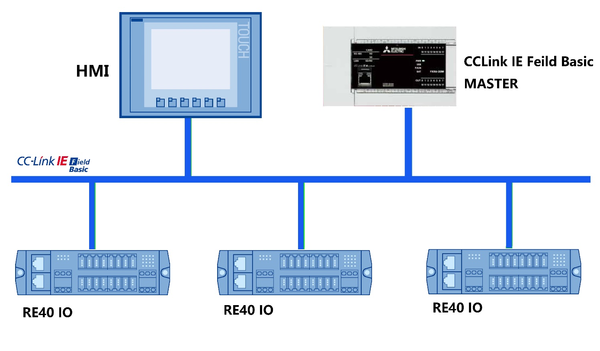

2、典型应用
3、CCLink IE Field Basic总线模块型号
型号 | 订货号 | 产品描述 |
RE40 CB 88000-HP | 01 01 0900 | 8点高电平输入 8点PNP晶体管输出 e-CON接线 |
RE40 CB 88000-LP | 01 01 0901 | 8点低电平输入 8点PNP晶体管输出 e-CON接线 |
RE40 CB 88000-HN | 01 01 0903 | 8点高电平输入 8点NPN晶体管输出 e-CON接线 |
RE40 CB 88000-LN | 01 01 0904 | 8点低电平输入 8点NPN晶体管输出 e-CON接线 |
RE40 CB H0000-H | 01 01 0905 | 16点高电平输入 e-CON接线 |
RE40 CB H0000-L | 01 01 0906 | 16点低电平输入 e-CON接线 |
RE40 CB 0H000-P | 01 01 0907 | 16点PNP晶体管输出 e-CON接线 |
RE40 CB 0H000-N | 01 01 0908 | 16点NPN晶体管输出 e-CON接线 |
RE40 CB HH000-HP | 01 01 0910 | 16点高电平输入 16点PNP晶体管输出 e-CON接线 |
RE40 CB HH000-LP | 01 01 0911 | 16点低电平输入 16点PNP晶体管输出 e-CON接线 |
RE40 CB HH000-HN | 01 01 0912 | 16点高电平输入 16点NPN晶体管输出 e-CON接线 |
RE40 CB HH000-LN | 01 01 0913 | 16点低电平输入 16点NPN晶体管输出 e-CON接线 |
RE40 CB X8000-HP | 01 01 0914 | 24点高电平输入 8点PNP晶体管输出 e-CON接线 |
RE40 CB X8000-LP | 01 01 0915 | 24点低电平输入 8点PNP晶体管输出 e-CON接线 |
RE40 CB X8000-HN | 01 01 0916 | 24点高电平输入 8点NPN晶体管输出 e-CON接线 |
RE40 CB X8000-LN | 01 01 0917 | 24点低电平输入 8点NPN晶体管输出 e-CON接线 |
RE40 CB D0000-H | 01 01 0918 | 32点高电平输入 e-CON接线 |
RE40 CB D0000-L | 01 01 0919 | 32点低电平输入 e-CON接线 |
RE40 CB 0D000-P | 01 01 0920 | 32点PNP晶体管输出 e-CON接线 |
RE40 CB 0D000-N | 01 01 0921 | 32点NPN晶体管输出 e-CON接线 |
RE41 CB 88000-P | 01 01 0930 | 8点输入 8点PNP晶体管输出 弹片端子接线 |
RE41 CB 88000-N | 01 01 0931 | 8点输入 8点NPN晶体管输出 弹片端子接线 |
RE41 CB H0000-D | 01 01 0932 | 16点输入 弹片端子接线 |
RE41 CB 0H000-P | 01 01 0933 | 16点PNP晶体管输出 弹片端子接线 |
RE41 CB 0H000-N | 01 01 0934 | 16点NPN晶体管输出 弹片端子接线 |
RE41 CB HH000-P | 01 01 0940 | 16点输入 16点PNP晶体管输出 弹片端子接线 |
RE41 CB HH000-N | 01 01 0941 | 16点输入 16点NPN晶体管输出 弹片端子接线 |
RE41 CB X8000-P | 01 01 0942 | 24点输入 8点PNP晶体管输出 弹片端子接线 |
RE41 CB X8000-N | 01 01 0943 | 24点输入 8点NPN晶体管输出 弹片端子接线 |
RE41 CB D0000-D | 01 01 0944 | 32点输入 弹片端子接线 |
RE41 CB 0D000-P | 01 01 0945 | 32点PNP晶体管输出 弹片端子接线 |
RE41 CB 0D000-N | 01 01 0946 | 32点NPN晶体管输出 弹片端子接线 |

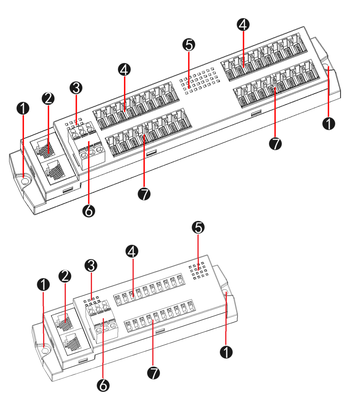

4、CCLink IE Field Basic总线模块视图
①模块固定孔 ②CCLink IE Field Basic总线接口
③电源和通信指示灯 ④开关量连接器
⑤IO接口状态指示灯 ⑥供电电源连接器
⑦开关量连接器
5、尺寸
〉RE40总线IO模块 16点数字量型号的尺寸图。
〉RE40总线IO模块 32点数字量型号的尺寸图。
〉RE40总线IO模块尺寸与RE41的外形尺寸相同。
